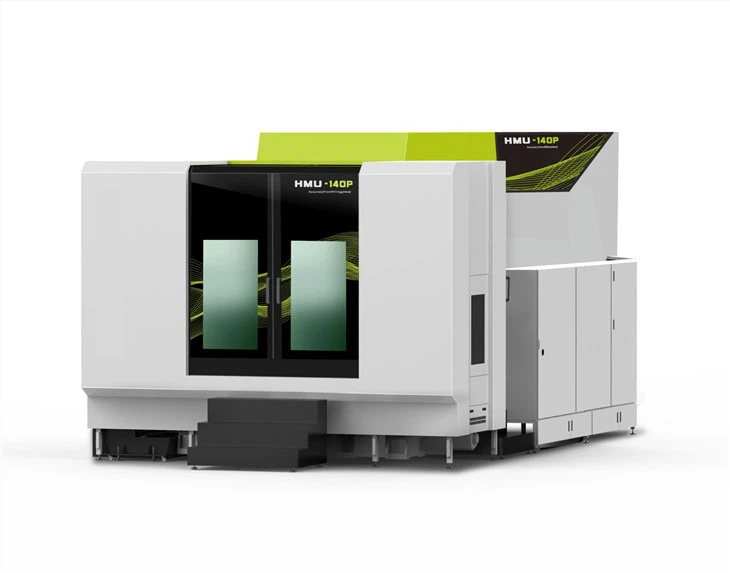

Centro di lavoro orizzontale CNC a cinque assi HMU140P

Caratteristiche del prodotto del centro di lavoro orizzontale CNC a cinque assi HMU140P

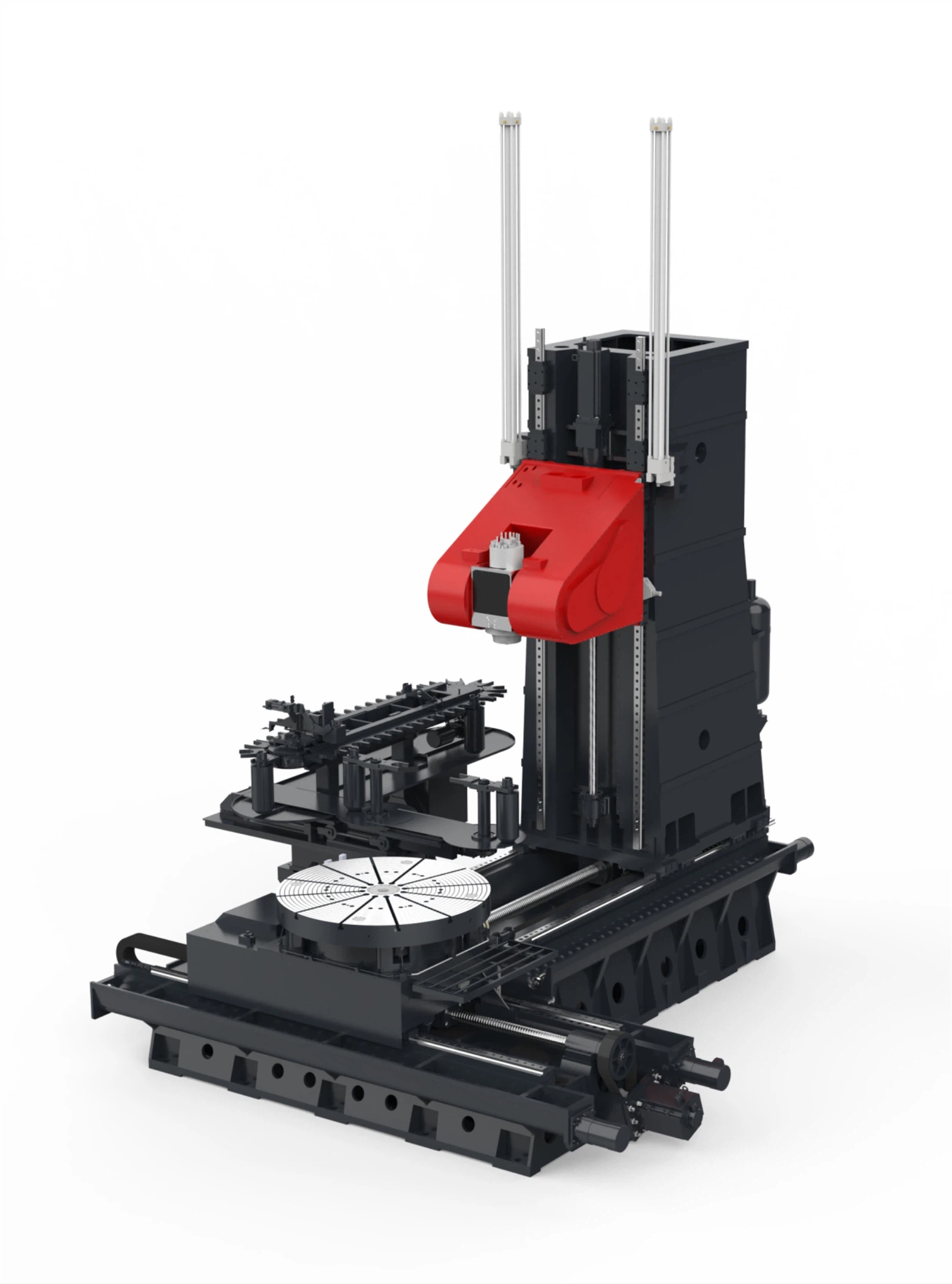

Tre assi sono tutta la struttura della vite a ricircolo di sfere ad alta precisione e della struttura della guida a rulli. Il contrappeso dell'asse Y è un sistema di bilanciamento della pressione dell'olio ad alta precisione con eccellenti prestazioni di risposta, eliminando il problema dell'eccessiva usura della vite dell'asse Y causata dalla gravità. Ogni asse lineare è dotato di griglia lineare HEIDENHAIN. Nella progettazione del sistema di alimentazione, aumentando la frequenza naturale del sistema di alimentazione della macchina, viene aumentata la frequenza di taglio dell'intero sistema di azionamento elettromeccanico, in modo che il valore KV del guadagno dell'anello di posizione sia notevolmente migliorato, il tempo di posizionamento sia effettivamente accorciato, l'isteresi del sistema di avanzamento della macchina viene ridotta e la precisione del contorno durante la lavorazione della superficie viene migliorata. L'asse Y è una vite a rulli collegata direttamente al motore e l'asse Z/X è una vite a ricircolo di sfere collegata a cinghia sincrona del motore.

Il progetto utilizza l'analisi degli elementi finiti e l'ottimizzazione cinetica, che migliorano notevolmente le proprietà statiche e dinamiche, per garantire l'intera rigidità/stabilità e dinamica della macchina.

+ FEA dell'intera macchina

+ Calcolo accurato della rigidità dinamica ottimale nelle condizioni operative effettive

+ Miglioramento della frequenza intrinseca e di arresto del carico, riduzione del tempo di posizionamento e dell'isteresi del sistema di alimentazione e raggiungimento di prestazioni dinamiche con risposta elevata e precisione del contorno della lavorazione ad alta velocità

HMU140P nuovo centro di lavoro a 5 assi GTRT

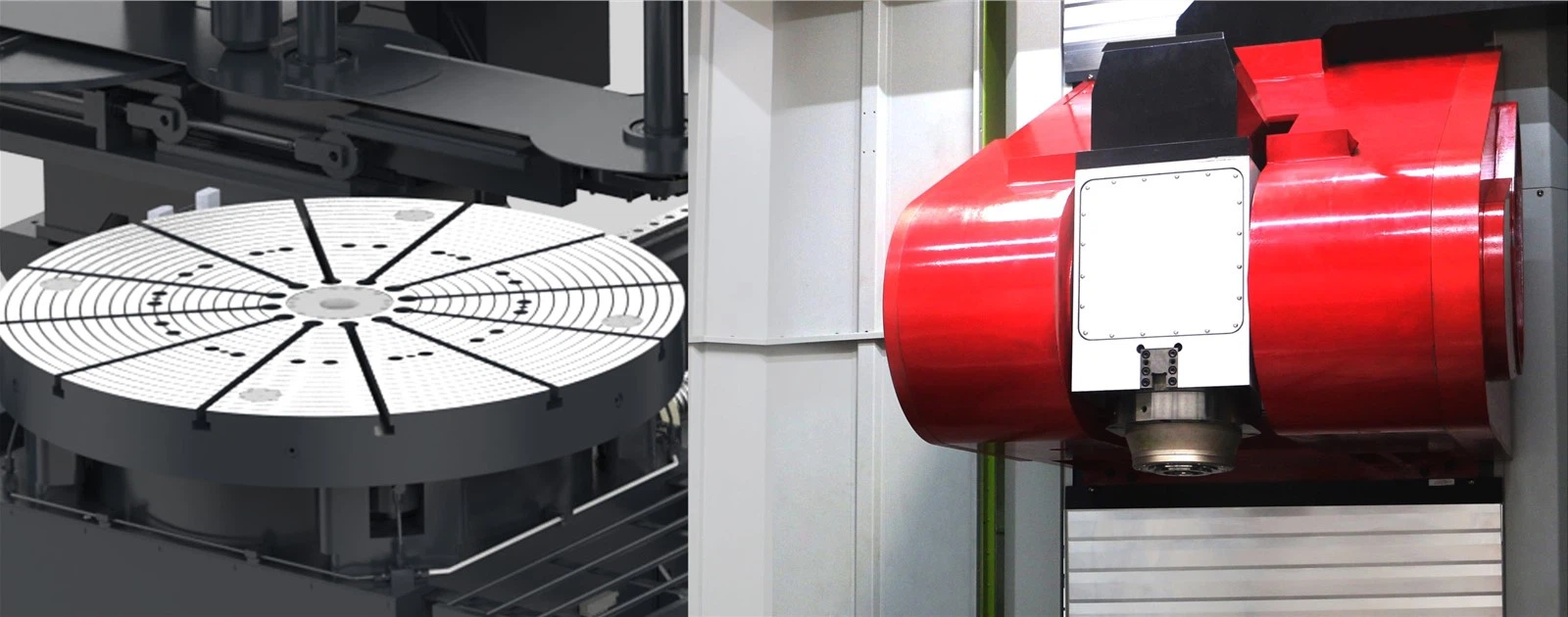

Il giradischi HMU-140P adotta la tecnologia GTRT di trasmissione meccanica brevettata, che garantisce una coppia in uscita più potente, rigidità e stabilità più elevate e una migliore precisione di rotazione rispetto alla trasmissione del giradischi convenzionale.

Gli assi A/B sono tutti trasmissioni ad alta rigidità per l'eliminazione del gioco degli ingranaggi, il cuscinetto di rotazione è un cuscinetto a rulli combinato YRT e la trasmissione meccanica ha la rigidità della trasmissione che rende irraggiungibile il motore di coppia aziona la piattaforma girevole, che è la scelta migliore per l'elaborazione di tagli difficili materiali come la lega di titanio aeronautica e la super lega. I freni sono freni a disco di grandi dimensioni azionati da olio ad alta pressione, che eliminano i difetti di disallineamento dell'asse dei normali freni surround e sono dotati di griglie rotonde HEIDENHAIN standard ad alta precisione.

Dimensioni del piano di lavoro: Φ1400 mm

Oscillazione dell'asse A: +60/-100

Rotazione dell'asse B: ∞

Carico utile: 3000 kg

Specifiche tecniche della macchina utensile orizzontale a cinque assi HMU-140P
