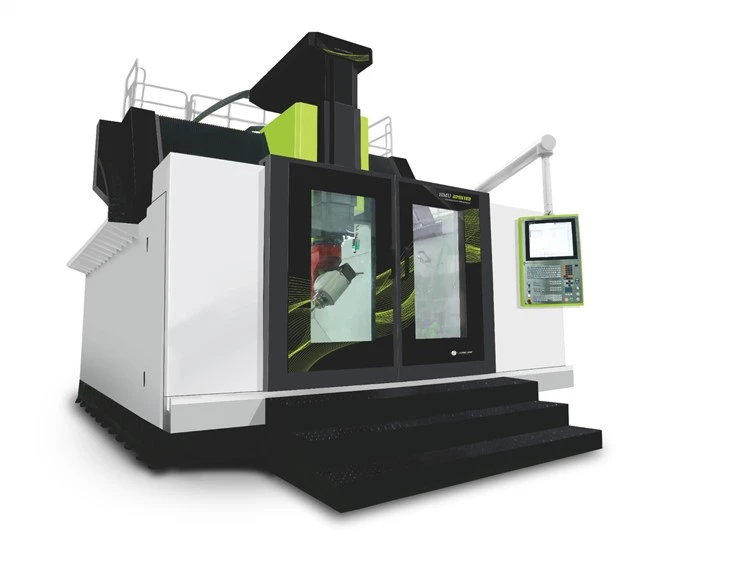

HMU-2518 Centro di lavoro a cinque assi Crown
Descrizione
Parametri tecnici
Caratteristiche del prodotto del centro di lavoro a cinque assi HMU-2518 Crown
---Corsa dell'asse X/Y/Z: 1800/2500/800
---Corsa dell'asse A/C: ±120 gradi/250 gradi
---Distanza tra naso mandrino e piano di lavoro 500-1300 mm
---Dimensioni piano di lavoro: 1800×2500 mm
---Traslazione rapida X/Y/Z: 20/20/20 m/min
---Velocità di avanzamento taglio massima: 10 m/min
---Dimensioni della macchina: 7950×5360×5600
---Carico utile massimo: 8000 kg
Centro di lavoro verticale a 5 assi--- Testa mandrino a cinque assi con offset GTRT
---Coppia statica della trasmissione dell'asse A: 1600 Nm
---Coppia statica dell'azionamento dell'asse C: 2000 Nm
---Coppia frenante dell'asse A: 2500 Nm
---Coppia frenante dell'asse C: 3500 Nm
---Velocità del mandrino: 24000/HSK-A63
---Potenza mandrino (S1/S6-40%): 29/38KW
---Coppia del mandrino (S1/S6-40%): 69,4/86,8 Nm
Parametri tecnici della macchina utensile a cinque assi HMU-2518 Crown
| Elementi | Unità | HMU-2518 |
|---|---|---|
| Corsa dell'asse X/Y/Z | millimetro | 1800/2500/800 |
| Corsa dell'asse A/C | grado | ±120/250 |
| Distanza dall'estremità del mandrino al piano di lavoro (quando l'asse A è a 0 gradi) | millimetro | 500-1300 |
| Dimensioni del piano di lavoro | millimetro | 1800×2500 |
| Massimo. carico | Kg | 8000 |
| Mandrino | ||
| Mandrino (standard) | FISCHER | |
| Velocità massima del mandrino/gambo conico | giri/min | 24000HSK-A63 |
| Massimo. potenza del mandrino | kW | 29/38 |
| Coppia (nominale) | N.m | 69.4/86.8 |
| Sistema di alimentazione | ||
| Avanzamento rapido degli assi X/Y/Z | m/min | 20/20/20 |
| Avanzamento massimo di taglio | m/min | 10 |
| Velocità di traslazione rapida dell'asse A/C Accelerazione | giri/min | 20/20 |
| Precisione di posizionamento/precisione di posizionamento ripetuto (ISO 10791-4:1998) | ||
| X/Y | millimetro | 0.015/0.007 |
| Z | millimetro | 0.008/0.005 |
| A/C | ARCO SEZ | 12/6 |
| Sistema di cambio utensile automatico | ||
| Numero di strumenti | Pz | 16T/26T/48T |
| Tempo di cambio utensile (utensile-utensile) | sez | 8s |
| Massimo. lunghezza dell'utensile | millimetro | 300 |
| Massimo. diametro utensile (nessuno adiacente) | millimetro | Φ80/Φ120 |
| Massimo. peso dell'utensile | Kg | 8 |
| Dimensioni della macchina | ||
| Altezza | millimetro | 5600 |
| Area di copertura (lunghezza x larghezza) | millimetro | 7950 x 5360 |
| Peso netto | Kg | 45000 |
| Energia | kW | 70 |
