Sistema di controllo CNC a circuito chiuso HNC-848
- Sistema CNC di controllo a circuito chiuso di tipo bus completamente digitale
- Supporta più protocolli: NCUC, Ethercat, M3
- Supporta fino a 4 canali, un singolo canale supporta fino a 9 assi di alimentazione e 4 mandrini
- Il numero massimo di assi di collegamento è 9, con supporto RTCP
- Adattarsi a una varietà di macchine utensili come tornitura e fresatura, macchine utensili a cinque assi, fresatrici a camme, ecc.
Descrizione
Parametri tecnici
Caratteristiche principali del controller CNC a circuito chiuso HNC-848:
1. Attrezzatura

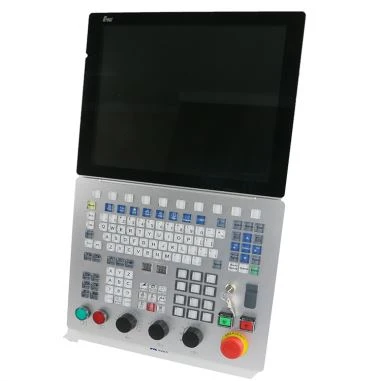

- Pannello di controllo: adotta un pannello in lega di alluminio caratterizzato da un design e una consistenza eleganti; schermo capacitivo da 17- pollici con alta risoluzione 1280*1024 (il touch screen è opzionale per gli utenti); tastiera CNC di qualità con tasti in cristallo e 12 tasti personalizzati per consentire agli utenti di espandere le funzioni.
- Hardware di sistema: USB 3.0*2, memoria di sistema da 8 G, in grado di estendere Bluetooth, Wi-Fi e altre reti wireless tramite l'interfaccia PCIe.
2. Funzioni del software
- Funzione RTCP a cinque assi: il controller CNC a circuito chiuso adotta un modello di struttura generale della macchina utensile, supportando qualsiasi tipo di struttura della macchina utensile e qualsiasi direzione dell'asse di rotazione, supportando fino a 3 assi lineari + 4 strutture della macchina utensile con assi rotanti, coprendo 21 tipi di macchine utensili a cinque assi comunemente utilizzate e supportando la funzione RTCP che fornisce due metodi di programmazione quali la programmazione dell'angolo dell'asse di rotazione e la programmazione del vettore utensile.
- Elaborazione di superfici inclinate: questa funzione può stabilire un sistema di coordinate caratteristiche (TCS) sulla superficie inclinata e programmarlo in questo sistema di coordinate. Il sistema CNC a ciclo chiuso può supportare la creazione di 20 coordinate caratteristiche, il che è comodo da usare per gli utenti.
- 3Simulazione D: questa funzione può arricchire i metodi di osservazione e di elaborazione degli utenti poiché può eseguire una simulazione grafica del programma NC prima dell'elaborazione e anche durante l'elaborazione in tempo reale.
- Controller CNC intelligente a circuito chiuso: il sistema introduce il concetto di centro APP intelligente. Gli strumenti intelligenti APP correlati al sistema CNC, come PLC, SSTT, ISCOPE e app personalizzate o autoprodotte, possono essere posizionati nel centro di assistenza per formare un ecosistema intelligente del sistema CNC.
3. Elevata precisione di controllo
Il sistema CNC a circuito chiuso è caratterizzato da un'elevata precisione nel controllo della posizione, per cui è ampiamente utilizzato su alesatrici, torni ad alta precisione, rettificatrici ad alta precisione e macchine utensili CNC di grandi dimensioni.
Parametri tecnici del sistema CNC HNC848:
Articolo | Specificazione | DM di HNC-848 | HNC-848 DT |
Numero massimo di assi controllati simultaneamente nel canale | 9 | 9 | |
Numero massimo di assi di avanzamento | 32 | 32 | |
Numero massimo di mandrini nel canale | 4 | 4 | |
Numero di assi di controllo PMC | 32 | 32 | |
Numero di canali | Standard | 1 | 1 |
Massimo | 10 | 10 | |
Mandrino/canale | Standard | 1 | 1 |
Massimo | 4 | 4 | |
Asse/canale di alimentazione | Standard | 5 | 4 |
Massimo | 9 | 9 | |
Numero massimo di assi in movimento simultaneo | 80 | 20 | |
Numero massimo di assi di avanzamento | 64 | 64 | |
Numero massimo di assi/canale controllati simultaneamente | 9 | 3 | |
Numero massimo di punti di ingresso/uscita | 4096/4096 | ||
Nome dell'asse (canale singolo) | Tre assi di base: X, Y, Z; assi aggiuntivi: U, V, W, A, B, C | Standard | Non facoltativo |
Due assi base: X, Z; assi aggiuntivi: Y, U, V, W, A, B, C | Non facoltativo | Standard | |
Nome dell'asse (multicanale) | Uno o due caratteri più un numero, il primo deve essere un carattere, ad esempio X1 | Standard | Standard |
Sincronizzazione dell'asse del portale | Standard | Standard | |
Controllo della sincronizzazione tangente | Opzionale | Opzionale | |
Controllo di accoppiamento dell'asse di base | Opzionale | Opzionale | |
Cambio elettronico | Opzionale | Opzionale | |
Grafico lineare | Opzionale | Opzionale | |
Controllo dell'asse inclinato | Opzionale | Opzionale | |
Metrico/pollici | G20/G21 | Standard | Standard |
Ingresso unità impulsi | G22 | Standard | Standard |
Blocco macchina | Standard | Standard | |
Arresto di emergenza | Standard | Standard | |
Sovraccarico | Standard | Standard | |
Zona di protezione spaziale | Fornire protezione per pezzi in lavorazione e utensili | Opzionale | Opzionale |
Limite del software | Standard | Standard | |
Rilascio/cattura dell'asse dinamico | G101/G102 | Standard | Standard |
Sincronizzazione tra canali | Da G104.0 a G104.7 | Standard | Standard |
Controllore CNC ad anello chiusoCampi di applicazione:
Il sistema CNC a circuito chiuso può fornire una soluzione completa per la lavorazione combinata di 5- assi, tornitura e fresatura, adatta per i settori delle apparecchiature energetiche, della produzione automobilistica, della costruzione navale e 3C (computer, comunicazioni, elettronica di consumo).
