Il salto tecnologico dalla lavorazione CNC a tre-assi alla lavorazione CNC a cinque-assi

Nell'evoluzione della tecnologia di lavorazione CNC, il passaggio dalla lavorazione a tre-assi alla lavorazione a quattro-assi e infine alla lavorazione a cinque-assi non è solo un aumento del numero di assi. Rappresenta un importante salto tecnologicoprecisione, efficienza e capacità di produzione di parti complesse.

Oggi, la lavorazione CNC a cinque-assi è diventata la soluzione standard per settori quali quello aerospaziale, medico, automobilistico e della produzione di stampi. Questo articolo spiega le differenze fondamentali tra la lavorazione a tre-assi e a cinque-assi, i principali vantaggi del CNC a 5 assi e le tendenze future che danno forma a questa tecnologia avanzata.

Dalla libertà planare alla vera lavorazione spaziale

CNC a tre-assi: il fondamento della lavorazione moderna

Le macchine CNC a tre-assi operano lungo ilAssi lineari X, Y e Z. L'utensile da taglio si muove in tre direzioni mentre il pezzo rimane fermo.

Caratteristiche principali della lavorazione a tre-assi:

Struttura semplice e costo inferiore

Funzionamento e manutenzione facili

Adatto per superfici piane e contorni 3D di base

Precisione tipica fino a0,01 mm

Tuttavia, le macchine a tre-assi presentano limitazioni:

Gli utensili lunghi aumentano le vibrazioni e l'usura

Per le parti complesse sono necessarie più configurazioni

Il ri-serraggio introduce errori di posizionamento

Capacità limitata di lavorare cavità profonde o geometrie complesse



CNC a quattro-assi: introduzione al movimento rotatorio

La lavorazione a quattro-assi aggiunge aasse rotante (A o B)ai tre assi lineari. Ciò consente al pezzo di ruotare e consente la lavorazione multi-faccia in un'unica configurazione.

Vantaggi della lavorazione a quattro-assi:

Ridotti errori di riposizionamento

Lavorazione più rapida di parti a spirale o cilindriche

Fino aMiglioramento dell'efficienza del 30%.rispetto alle macchine a tre-assi

Tuttavia, i sistemi a quattro-assi non sono ancora in grado di raggiungere la copertura spaziale completa per parti altamente complesse, rendendoli una tecnologia di transizione tra la lavorazione a tre-assi e quella a cinque-assi.

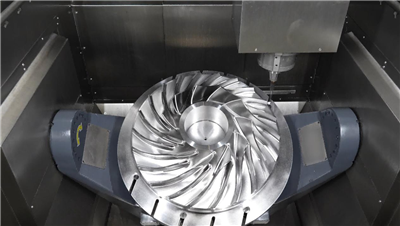

CNC a cinque-assi: completa libertà spaziale

Aggiunge la lavorazione a cinque-assidue assi rotanti(comunemente A/C o B/C) ai tradizionali assi X, Y e Z. Questo forniscecinque gradi di libertà, consentendo all'utensile di avvicinarsi al pezzo praticamente da qualsiasi direzione.

Funzionalità principali delle macchine CNC a cinque-assi:

Completa parti complesse in un'unica configurazione

Lavora superfici curve complesse

Evitare l'interferenza dell'utensile

Migliorare precisione ed efficienza

Questa tecnologia consente la lavorazione integrata di componenti che prima erano difficili o impossibili da produrre.



Tre vantaggi principali della lavorazione a cinque-assi

1. Precisione al livello-micron con lavorazione-singola

Il più grande vantaggio del CNC a cinque-assi è la possibilità di farlocompletare tutte le operazioni in un'unica configurazione.

Vantaggi:

Elimina gli errori cumulativi derivanti da più operazioni di bloccaggio

Raggiunge la precisione di posizionamento all'interno0,005 mm

Migliora la consistenza e la qualità delle parti

Esempi di settore:

Pale aerospaziali: aumentano i tassi di passaggio da85% (3 assi)A99% (5 assi)

Impianti medici: l'adattamento della superficie a livello di micron-migliora i risultati clinici

2. Maggiore efficienza e minori costi di produzione

La lavorazione a cinque-assi migliora l'efficienza attraverso processi di taglio ottimizzati anziché semplicemente velocità più elevate.

Principali vantaggi in termini di efficienza:

La configurazione singola riduce il tempo ausiliario

L'efficienza dell'elaborazione migliora di30% o più

La durata dell'utensile può aumentare delfino al 140%

Esempio:

Tempo di lavorazione della scatola del cambio automobilistico ridotto daDa 4 ore a 1,5 ore

Ulteriori vantaggi:

Gli angoli di taglio ottimali riducono le forze di taglio

Meno usura degli utensili e meno sostituzioni

L'ottimizzazione automatica del percorso utensile riduce il movimento inattivo



3. Nessuna lavorazione-ad angoli-morti per geometrie complesse

Utilizzo di macchine a cinque-assidoppi assi rotanti e controllo RTCP (Rotational Tool Center Point).per ottenere una lavorazione spaziale completa.

Vantaggi tecnici:

Accedi a cavità profonde, sottosquadri e superfici irregolari

Evita collisioni tra gli utensili

Mantenere una postura di taglio stabile

Esempio:
Nella lavorazione di cavità profonde-degli ugelli a razzo:

Gli strumenti a tre-assi rischiano interferenze

Gli utensili a cinque-assi inclinano e ruotano il pezzo

La rugosità superficiale può essere controllata di seguitoRa0,8

La lucidatura secondaria diventa superflua

Assi rotanti azionati da motore-coppia-a motore-e alta precisione conPrecisione di ±5 secondi d'arcogarantire una lavorazione stabile in posizioni complesse.

Tendenze future nella tecnologia CNC a cinque-assi

La lavorazione a cinque-assi si sta rapidamente evolvendo versoproduzione intelligente e automatizzata.

Principali sviluppi futuri:

Previsione dell'usura degli utensili basata sull'AI

Rilevamento degli errori di lavorazione in tempo reale-

Ottimizzazione automatizzata dei parametri di taglio

Pianificazione intelligente del percorso utensile

Integrazione con la produzione additiva

CombinandoIntelligenza artificiale, sensori e big data, i moderni sistemi a cinque-assi possono:

Prevedere i guasti prima che si verifichino

Ottimizza i processi automaticamente

Migliorare la produttività e l'affidabilità

Dalla "libertà planare" delle macchine utensili a tre-assi alla "libertà di rotazione" delle macchine utensili a quattro-assi e infine alla "libertà spaziale" delle macchine utensili a cinque-assi, questo salto tecnologico che dura da decenni è essenzialmente un cambiamento qualitativo nel modo di pensare della produzione dall'"assemblaggio segmentato" alla "formatura integrale". Non soddisfa più semplicemente il requisito di base di "essere in grado di lavorare", ma persegue gli obiettivi di livello superiore-di "lavorazione di precisione, lavorazione efficiente e lavorazione ecologica", ridefinendo i confini della precisione e dell'efficienza nella produzione moderna.



In futuro, con la profonda integrazione di tecnologie come l'intelligenza artificiale, i big data e la produzione additiva con la lavorazione a cinque-assi, la lavorazione a cinque-assi sbloccherà ancora più possibilità: decisioni di lavorazione più intelligenti, processi di produzione più efficienti, metodi di produzione più rispettosi dell'ambiente e capacità di progettazione e produzione di prodotti più complessi. Questa rivoluzione manifatturiera non si è mai fermata e la lavorazione a cinque-assi continuerà a scrivere un capitolo innovativo nel settore manifatturiero, spingendo la civiltà industriale umana verso una maggiore precisione, una maggiore efficienza e una maggiore sostenibilità.
