Centro di tornitura CNC TCK50

La macchina per centri di tornitura CNC con letto inclinato di 30 gradi viene aggiornata in base al nostro prodotto campione di vendite TCK50. La contropunta del manicotto idraulico, la porta scorrevole interna sinistra, l'area di occupazione più piccola e l'ottimizzazione del meccanismo possono soddisfare tutti gli aspetti delle esigenze di aggiornamento della fabbrica dei clienti.

Invia la tua richiesta

Chatta adesso

Descrizione

Parametri tecnici

introduzione al prodotto

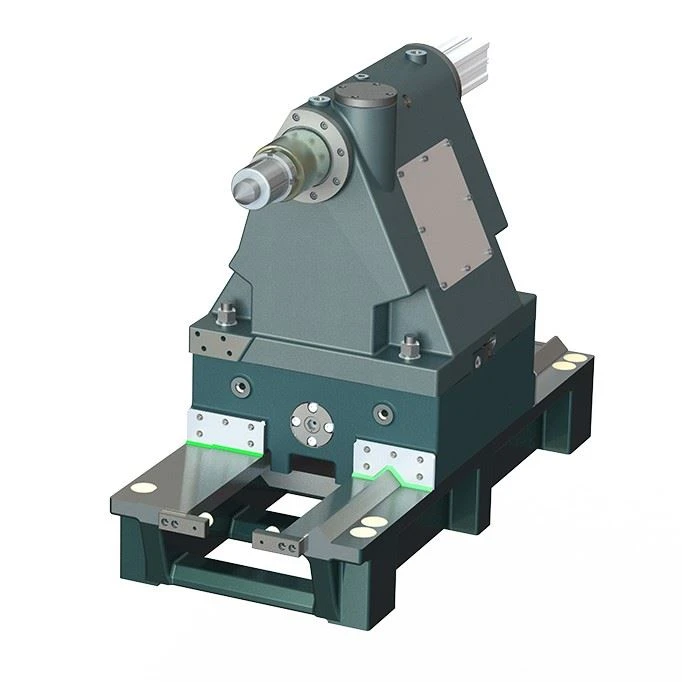

Questa macchina per centri di tornitura CNC è aggiornata in base al nostro prodotto campione di vendite TCK50. La contropunta del manicotto idraulico, la porta scorrevole interna sinistra, l'area di occupazione più piccola e l'ottimizzazione del meccanismo possono soddisfare tutti gli aspetti delle esigenze di aggiornamento della fabbrica dei clienti.

Caratteristiche

1. Letto inclinato di 30-gradi, diametro girevole 500, diametro di taglio 360

X:Φ32*12 L1042 Z:Φ32*12 L635 passo vite
HIWIN/PMI X: sfera 35# 1080 Z: sfera 35# 600
8-mandrino idraulico cavo in pollici 8-torretta idraulica della postazione di lavoro

HNC-808Di 10/10/11KW

2. Più compatto, più sicuro e più piacevole

L'area non di lavorazione adotta la protezione dell'armatura, che può non solo soddisfare i requisiti della massima lunghezza di lavorazione, ma anche ridurre l'area di occupazione della macchina utensile.

3. La porta scorrevole incorporata è progettata per aprirsi da sinistra, il che può consentire all'operatore di osservare la lavorazione del pezzo garantendo la sicurezza dell'operatore.

Parametri tecnici

Nome		Unità	Spec	Riferimento
Massimo. diametro girevole del letto		millimetro	500
Massimo. lunghezza di taglio		millimetro	500
Massimo. diametro di taglio		millimetro	360	Postazione 8-orizzontale degli strumenti della postazione di lavoro
Diametro di taglio standard		millimetro	240
Massimo. diametro girevole della slitta		millimetro	300
Tipo e codice dell'estremità del mandrino			A2-6	Unità mandrino integrale
Diametro cono mandrino		millimetro	65
Paletta	Velocità del mandrino	giri/min	50-4500
	Massimo. coppia di uscita del mandrino	Nm	177	ZJY265A-11AM-B5
			177	CTB-4011ZGC10
			235	IP22/6000
	Velocità del mandrino		continuo
	Potenza di uscita del mandrino	chilowatt	15（30min）/11（nominale）	ZJY265A-11AM-B5
			15（30min）/11（nominale）	CTB-4011ZGC10
			15（15min）/11（nominale）	IP22/6000
Mandrino	Diametro/tipo mandrino	millimetro	8² cavo
Velocità di spostamento rapido dell'asse X		m/min	30
Velocità di traslazione rapida dell'asse Z		m/min	30
Corsa sull'asse X		millimetro	200
Corsa dell'asse Z		millimetro	550
Viaggio contropunta		millimetro	450
Corsa della manica della contropunta		millimetro	100
Cono del manicotto della contropunta		Morse	5#
Tipo di portautensili standard			Postazione di lavoro 8-orizzontale
Dimensione utensile	Strumento esterno	Millimetro	25×25
Dimensione utensile	Strumento esterno	Millimetro	Ф40/Ф32/Ф25/Ф20
La testa di taglio può scegliere l'utensile più vicino?			SÌ
Massimo. portante	Parti del disco	Kg	200 (compresi gli accessori della macchina come il mandrino)
Massimo. portante	Parti dell'albero	Kg	500 (compresi gli accessori della macchina come il mandrino)
Peso della macchina		Kg	3600
Dimensione complessiva		mm	2300×1700×1930

Configurazione principale

NO.	Configura il nome degli accessori	Specifiche e modello	Produttore	Nota
1	Controllore	HNC-808Di	HNC
2	Motore principale	ZJY265A-11AM-B5	Huazhong CNC
3	Motore asse X (con freno)	130SJT-MZ100D	Huazhong CNC
4	Motore dell'asse Z	130SJT-M100D	Huazhong CNC
5	Cuscinetto del mandrino	90X140X37	Importato da NTN
6		100X150X37
7		100X150X45
8	Cuscinetto a vite sull'asse X	25X62X15	NTN/NACHI
9	Cuscinetto a vite dell'asse Z	25X62X15	NTN/NACHI
10	Vite a ricircolo di sfere dell'asse X	φ32×12-635	HWIN/PMI Φ32*12 L1042	THK/NSK/Rexroth disponibili
11	Vite a ricircolo di sfere dell'asse Z	φ32×12-1042	HWIN/PMI Φ32*12 L635	THK/NSK/Rexroth disponibili
12	Guida dell'asse X	Guida lineare a sfera 35	HWIN/PMI 35# 1080	THK/NSK/Rexroth disponibili
13	Guida dell'asse Y	Guida lineare a sfera 35	HWIN/PMI 35# 600	THK/NSK/Rexroth disponibili
14	Binario di guida della contropunta	Guida scorrevole	La propria marca
15	Contropunta idraulica	Con bloccaggio radiale	La propria marca
16	Mandrino idraulico	8² cavo	Taiwan
17	Cilindro idraulico	8² cavo	Taiwan
18	Modulo portautensili	Forma portautensili standard	Taiwan
19	Contenitore e trasportatore di trucioli
